РОЗДІЛ 2 СВІТЛОВІ ЯВИЩА

Лабораторна робота № 3 Дослідження відбивання світла за допомогою плоского дзеркала

Мета: перевірити виконання законів відбивання світла.

Прилади і матеріали: плоске дзеркало на підставці, транспортир, лінійка, аркуш паперу.

Xід роботи

1. Поставте дзеркало так, щоб його площина була вертикальною (перпендикулярною до площини аркуша паперу). Позначте олівцем положення дзеркала та не зрушуйте його з місця під час досліду.

2. За допомогою олівця позначте точки 1 і 2 так, як показано на малюнку 133. Тепер у дзеркалі можна побачити зображення точки 2'.

3. Позначте точку 3 так, щоб вона лежала на продовженні прямої, що проходить через точки 1 і 2'. Тепер можна забрати дзеркало і сполучити точки 2 і 1 прямою - це й буде падаючий промінь світла. Точки 1 і 3 лежать на відбитому промені світла. З точки 1 проведіть перпендикуляр до площини дзеркала. Позначте на малюнку кути падіння та відбивання. Виміряйте їх за допомогою транспортира. Запишіть отримані результати в таблицю.

Мал. 133

4. Повторіть експеримент ще двічі, змінюючи кут падіння променя світла на дзеркало. Отримані результати також запишіть у таблицю.

5. Зробіть висновок за виконаною роботою, а також дайте відповідь на такі запитання: 1) Чому зображення предмета у плоскому дзеркалі називають уявним? 2) Які особливості зображення, отриманого за допомогою плоского дзеркала?

Для допитливих

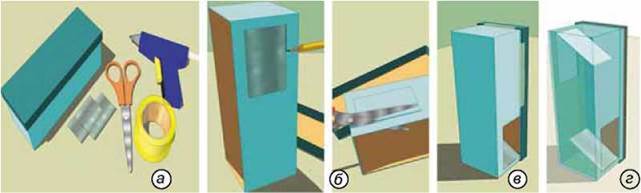

Користуючися малюнком 134, виготовте найпростіший перископ і перевірте його в дії.

Мал. 134
