Підручник Фізика 9 клас - Т.М. Засєкіна - Оріон 2017 рік

Розділ 1 МАГНІТНІ ЯВИЩА

Вправа 4

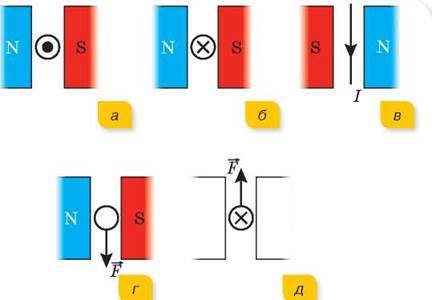

1. На малюнку 56 зображено випадки взаємодії магнітного поля постійного магніту з провідником зі струмом. Перемалюйте малюнок у зошит і позначте: у випадках а-в — напрямок сили ампера; у випадку г — напрямок струму в провіднику; у випадку д — полюси постійного магніту.

Мал. 56

2. На малюнку 57 зображено магнітне поле, силові лінії якого перпендикулярні до площини сторінки підручника (хрестики — поле, спрямоване від нас; кружечки — до нас). Визначте напрямок дії сили Ампера. У якому випадку магнітне поле не діє на провідник зі струмом?

Мал. 57

3. По паралельних провідниках (мал. 58) протікають струми однакової сили. У якому випадку в точці А буде відсутнє магнітне поле?

4. На малюнку 59 зображені силові лінії магнітних полів двох провідників зі струмом. Перемалюйте малюнок у зошит. Позначте напрямок струму в провідниках. Притягаються чи відштовхуються ці провідники?

Мал. 58

Мал. 59

5. Визначте індукцію магнітного поля, якщо в ньому на провідник, по якому проходить струм силою 25 А, діє сила Ампера величиною 50 мН. Довжина активної частини провідника — 5 см. Провідник розташовано перпендикулярно до силових ліній магнітного поля.

6. З якою силою діє магнітне поле з індукцією 10 мТл на провідник, якщо сила струму в ньому 50 А, а довжина активної частини провідника 0,1 м? Провідник розташовано перпендикулярно до силових ліній магнітного поля.
