Відповіді до підручника Інформатика 8 клас Й. Я. Ривкінд - Г.В. Чап'юк 2016-2020

Розділ 7. Опрацювання числових даних
7.3. Створення та налагодження діаграм різного типу

Дайте відповіді на запитання

1. Види діаграм у MS Excel 2007: секторні, стовпчасті, лінійчасті, гістограми, графіки, точкові, бульбашкові, пелюсткові.

2. На діаграмі MS Excel 2007 є такі об’єкти: область діаграм, область побудови діаграм, заголовок діаграми, елемент даних, ряд даних, легенда, головна горизонтальна вісь, головна вертикальна вісь, назви осей, підписи даних.

3. Об’єкти діаграми MS Excel 2007 мають такі властивості:

4. Лінійчасту діаграму аналогічно до стовпчастих використовують для наочного відображення даних, якщо горизонтальні елементи даних наочніші, ніж вертикальні. Для побудови діаграми виконують такі етапи: 1) виділити діапазон клітинок з даними, на основі яких будується діаграма; 2) відкрити на вкладці Вставлення у групі Діаграми відповідний тип діаграм; 3) вибрати лінійчасту діаграму.

5. Графіки використовують, якщо потрібно відобразити деякий процес у часі, динаміку зміни окремих даних, які не залежать одне від одного. Графік можна будувати з маркерами та без них. Для побудови графіка виконують такі етапи:

1)  виділити діапазон клітинок з даними, на основі яких будується діаграма;

2)  відкрити на вкладці Вставлення у групі Діаграми відповідний тип діаграм;

3)  вибрати лінійчасту діаграму (в україномовній версії Excel 2007).

6. Точкові діаграми використовують для демонстрації взаємозв’язку між значеннями двох змінних, коли значення однієї величини залежить від значення іншої. Для побудови діаграми виконують такі етапи: 1) виділити діапазон клітинок з даними, на основі яких будується діаграма; 2) відкрити на вкладці Вставлення у групі Діаграми відповідний тип діаграм; 3) вибрати точкову діаграму.

7. Точкові діаграми найчастіше використовують для побудови графіків функцій.

8. На одній діаграмі можна відображати також графіки двох функцій і використовувати їх для наближеного розв’язування рівнянь.

9. Операції редагування діаграми здійснюють з використанням елементів керування вкладок Конструктор, Макет, Формат тимчасового розділу Знаряддя для діаграм. Редагування діаграми полягає у виконанні таких операцій: зміні діапазону даних; встановленні назв діаграми, осей, легенди, підписів; зміні відображення осей і ліній сітки; виділенні та редагуванні окремих об’єктів, зміні типу діаграми, місця розташування.

10. Форматування діаграми полягає у форматуванні діаграми в цілому або її окремих об’єктів і передбачає: змінення розмірів діаграми, шрифту, розміру, кольору, заливки окремих об’єктів, налаштуванні осей та сітки діаграми. Для виконання операцій форматування використовують елементи керування вкладок Конструктор, Макет, Формат тимчасового розділу Знаряддя для діаграм.

11. Тип діаграми добирають з урахуванням кращого сприйняття та розуміння наочно поданих даних, тому враховують такі критерії: 1) коли слід порівняти значення її одного чи кількох наборів чисел, зручно використовувати стовпчасті діаграми; 2) коли потрібно відобразити частки кожного окремого числа в їх загальній сумі, зручніше використовувати секторні діаграми; 3) якщо горизонтальні елементи даних наочніші, ніж вертикальні, то використовують лінійчасту діаграму; 4) графіки використовують, якщо потрібно відобразити деякий процес у часі, динаміку зміни окремих даних, які не залежать одне від одного; 5) точкові діаграми використовують для демонстрації взаємозв’язку між значеннями двох змінних, коли значення однієї величини залежить від значення іншої.

Виконайте завдання

5. Для побудови графіка функції х³-3х на відрізку [-3; 3] з кроком 0,2 необхідно:

1) ввести в клітинку А1 перше значення X (-3) та в клітинку А2 друге значення (-2,8); 2) виділити дві клітинки; 3) скориставшись маркером автозаповнення, внести значення в діапазон (А1:А31) до 3; 4) у комірку В1 ввести формулу =А1*А1*А1-3*А1, 5) скориставшись маркером автозаповнення, заповнити значення Y до кінця (діапазон В1:В31). Для представлення результатів доцільно вибрати точкову діаграму, тоді графік функції матиме вигляд, зображений на рисунку 7.3.1.

Рис. 7.3.1. Точкова діаграма графіка функції у = х³-3х

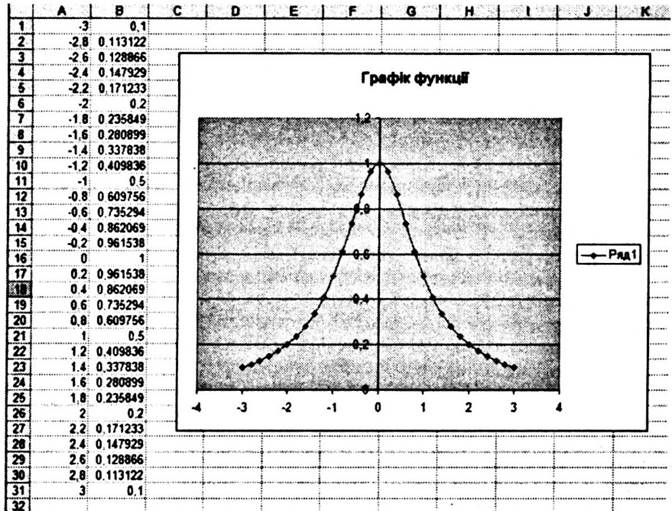

6. Для побудови графіка функції у=1/(х²+1) на відрізку [-3; 3] з кроком 0,2 необхідно: 1) ввести в клітинку А1 перше значення X (-3) та в клітинку А2 друге значення (-2,8); 2) виділити дві клітинки; 3) скориставшись маркером автозаповнення, внести значення в діапазон (А1:А31) до 3; 4) у комірку В1 ввести формулу для обчислення =1/(А1*А1+1); 5) скориставшись маркером автозаповнення, заповнити значення Y до кінця (діапазон В1 :ВЗ 1). Для представлення результатів доцільно вибрати точкову діаграму, тоді графік функції матиме вигляд, зображений на рисунку 7.3.2.

Рис. 7.3.2. Точкова діаграма графіка функції у = 1/(х²+ 1)

7. На одній діаграмі можна відображати графіки двох функцій і використовувати їх для наближеного розв’язування рівнянь. За даним принципом виконано побудову графіків двох функцій у-х⁴- 2х² та у = 1/4х - 0,5 на відрізку [-3; 3] з кроком 0,2. Для побудови графіків заданих функцій на відрізку [-3; 3] з кроком 0,2 необхідно: 1) ввести в клітинку А1 перше значення X (-3) та в клітинку А2 друге значення (-2,8); 2) виділити дві клітинки; 3) скориставшись маркером автозаповнення, внести значення в діапазон (А 1: АЗ і) до 3; 4) в комірку В1 ввести формулу для першої функції =А1*А1*А1*А1-2*А1*А1, в комірку С1 — для другої — =1/(4*А1)—0,5; 5) скориставшись маркером автозаповнення, заповнити значення Y до кінця (діапазон В1:В31) та (С1:С31). Для представлення результатів вибираємо два графіки точкової діаграми, тоді розв’язок матиме вигляд, зображений на рисунку 7.3.3

Рис. 7.3.3. Точкова діаграми графіківі двох функцій
